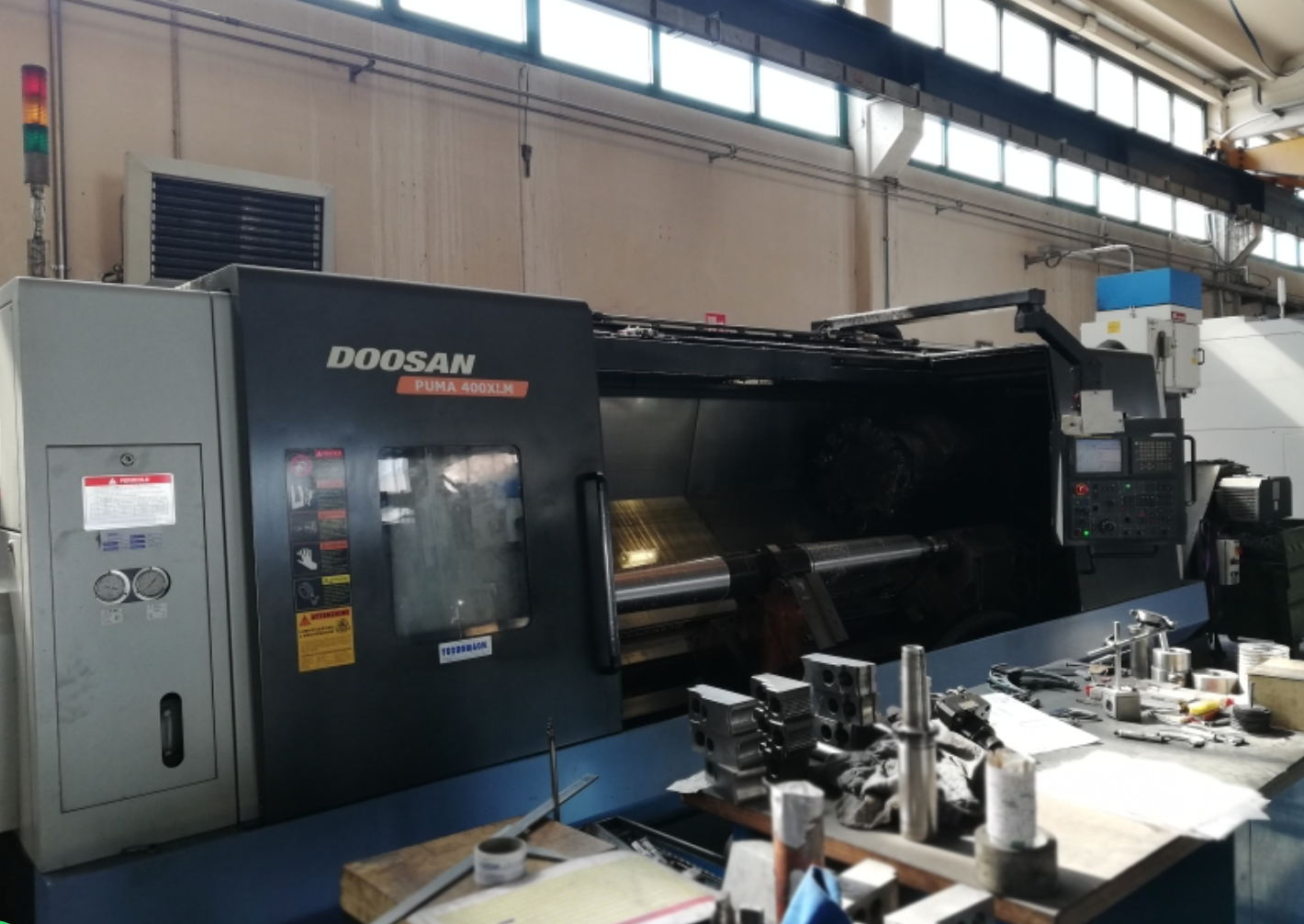

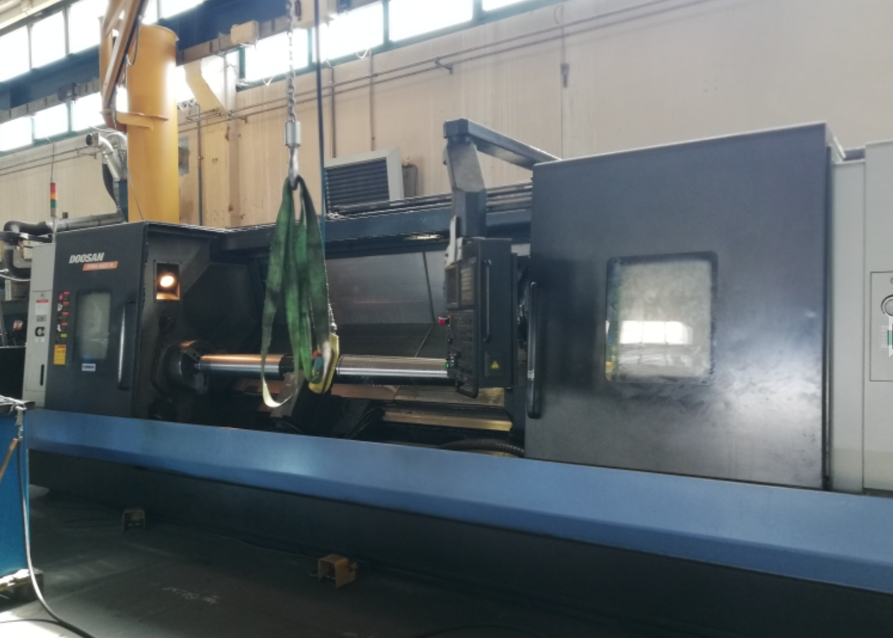

TOUR CN DOOSAN PUMA 400XLMB

TOUR CN DOOSAN PUMA 400XLMB

TOUR CN DOOSAN PUMA 400XLMB

Marque :         DOOSAN

Type :               PUMA 400 XLMB

Année :             2009

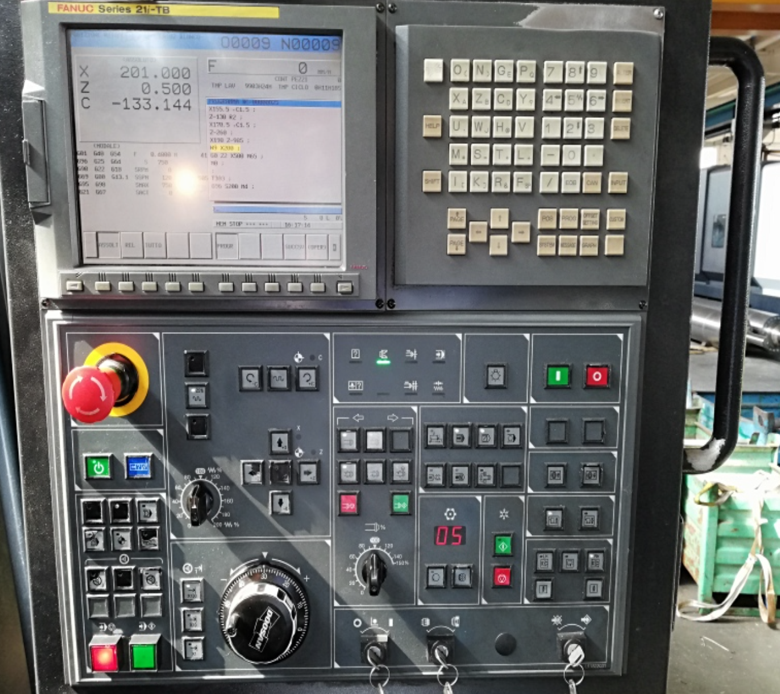

Contrôle :     FANUC 21 i TB









Caractéristiques techniques :

– Diamètre Mandrin 3 mors : ………………….. 380………………. mm

– Passage en Barre : …………………………….. 117………………. mm

– Diamètre au-dessus du Banc : …………….. 770………………. mm

– Diamètre au-dessus du Charriot : ………… 590………………. mm

– Diamètre maxi de tournage : ……………….. 420………………. mm

– Longueur maxi de tournage : …………….. 3125………………. mm

– Nez de Broche : …………………………. ASA 11 ‘’

– Alésage de Broche : …………………………… 132………………. mm

– Vitesse de rotation : …………………………. 2 800……………. tr/min

– Puissance moteur : ………………………………. 22……………….. kW

– Vitesse outils tournants :…………………… 3 000………………. rpm

– Puissance outils tournants :………………….. 5,5……………….. kW

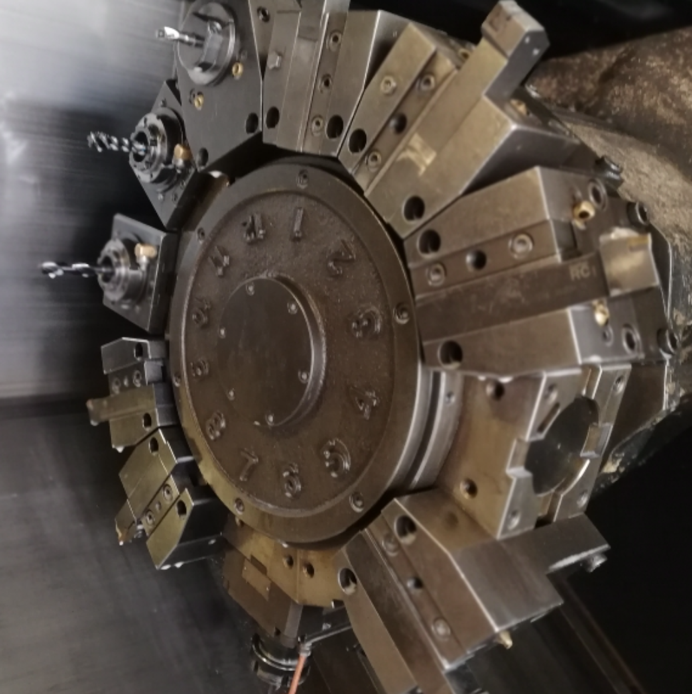

– Tourelle : ……………………………………………. 12……….. positions

– Avances rapides :…………………………….. 16/10…………… m/min

– Contre pointe :………………………………….. CM6

– Poids machine : …………………………………… 12…………………… t

– Encombrement : ………………….. 6,9x 2,3 x 2,4…………………. m



EQUIPEMENT :

– Encombrement :

– Axe C 0,001°

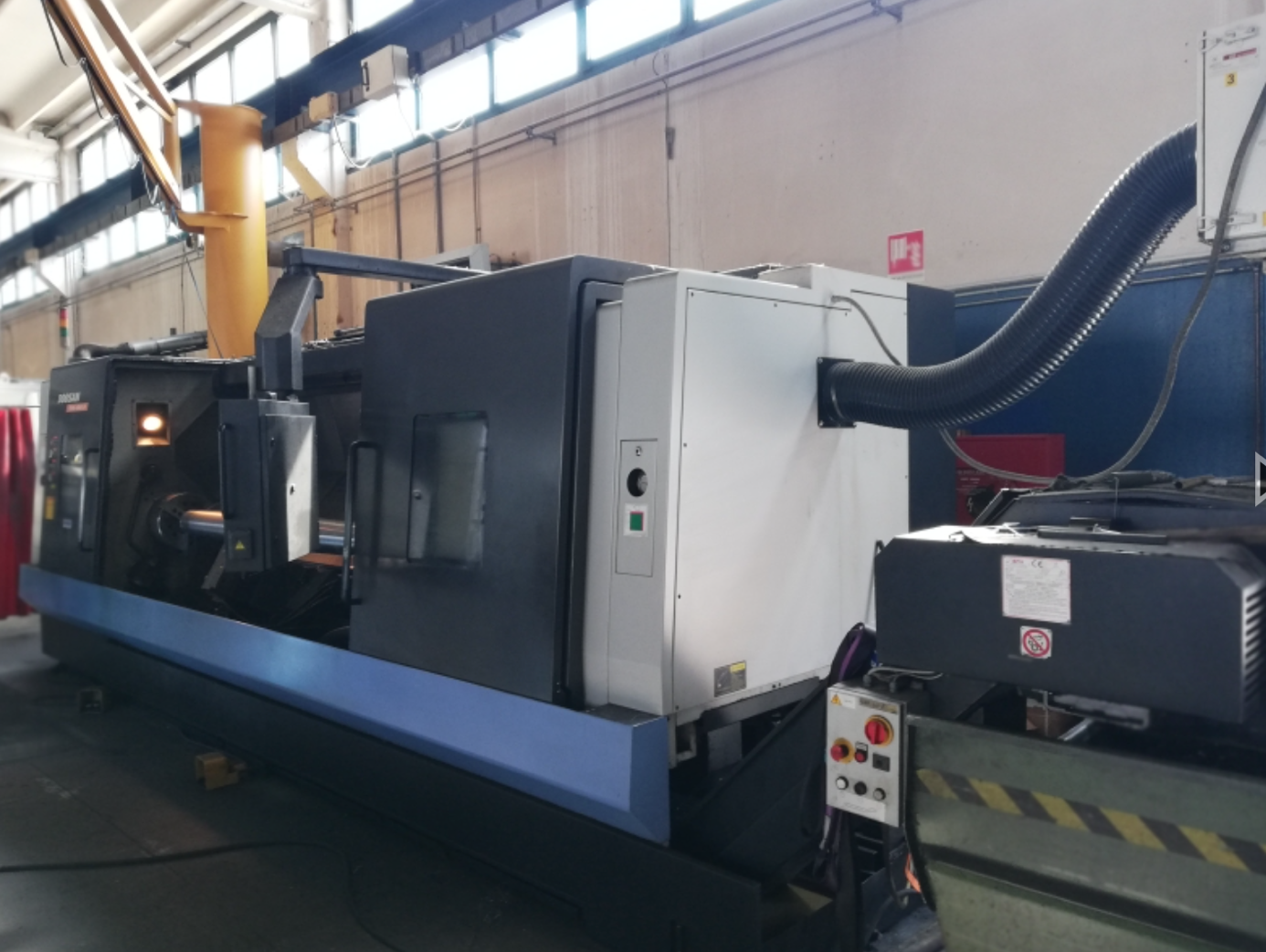

– Convoyeur a copeaux

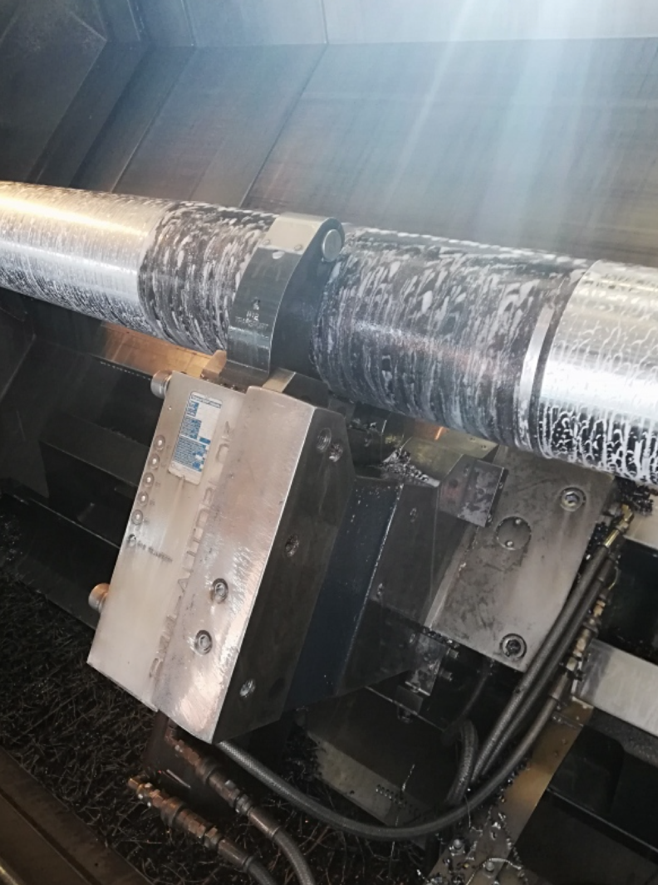

– Lunette auto entrante SLU 4 Z8 (30/245mm)

– Outils fixes et tournants
