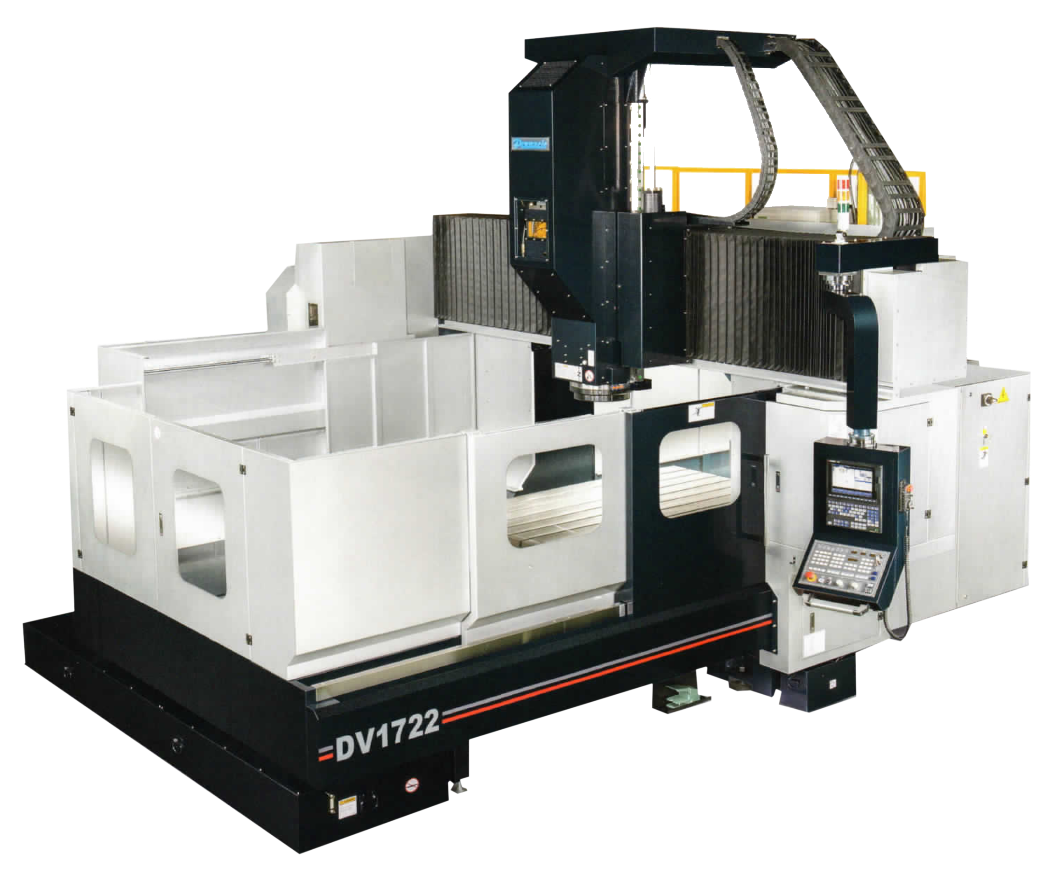

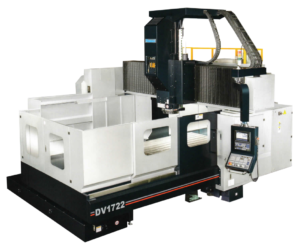

CENTRE D’USINAGE PORTIQUE PINNACLE DV14 SERIES

CENTRE D’USINAGE PORTIQUE PINNACLE DV14 SERIES

CENTRE D'USINAGE PORTIQUE PINNACLE DV17 SERIES

Marque :             PINNACLE

Type :                  DV11 Series

Modèle :             1417 / 1422 / 1432 / 1442

Contrôle :         Fanuc / Heidenhain

                          Fagor / Siemens













Caractéristiques techniques :

– Surface Table : …. 1700/2200/3200/4200 x 1200………………. mm

– Poids admis sur Table : …………………. 5/5/8/8…………………… t

– Distance entre montants : ……………….. 1 400………………. mm

– Course Axe X : ……….. 1700/2200/3200/4200………………. mm

– Course Axe Y : ……………………………….. 1 400………………. mm

– Course Axe Z : ………………………………….. 900………………. mm

– Avance rapide X : ………………….. 20/16/16/12…………… m/min

– Avances rapides Y/Z : …………………….. 20/20…………… m/min

– Distance nez de Broche/Table : 160~1060/110~1010……….. mm

– Cône de Broche : …………………………. ISO 50

– Diamètre de Broche :………………………….. 100………………. mm

– Vitesse de Broche : ………………………… 8 000……………. tr/min

– Puissance de Broche : ………………….. 15/18,5……………….. kW

– Changeur d’outils : …………………. 24/32/40/60……….. positions

– Poids machine : ………………….. 15,5/16/17/18…………………… t

– Encombrement : …………. 5,8/6,1 /8,1/10,3x 4,1…………………. m



Equipements :

– A définir
